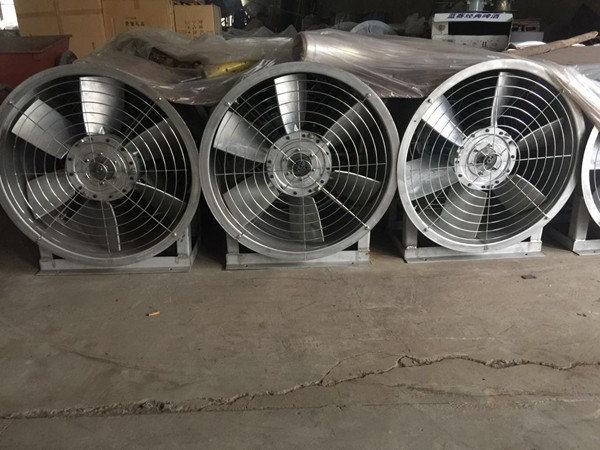

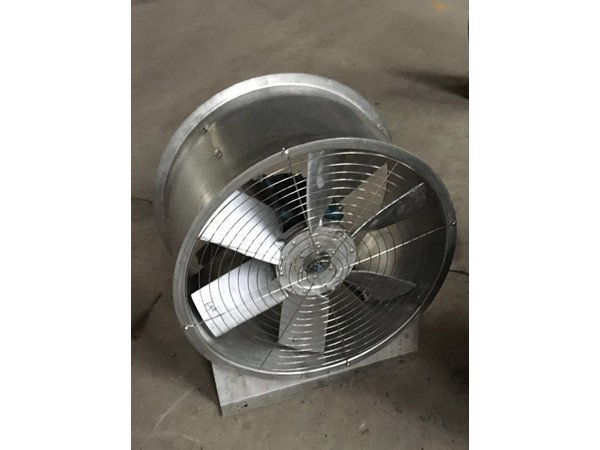

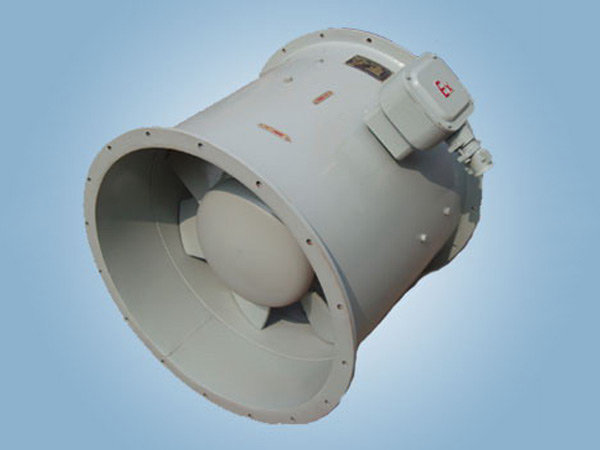

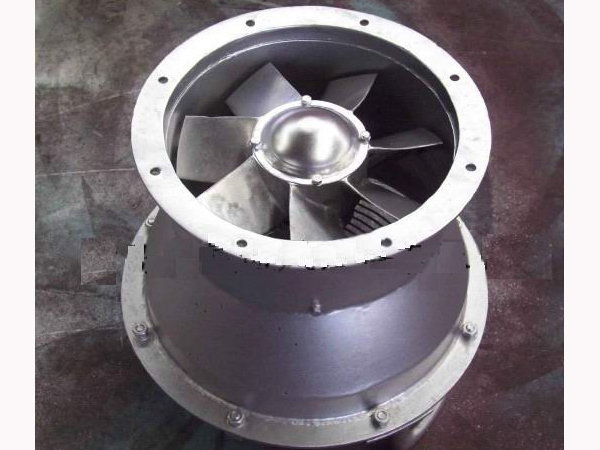

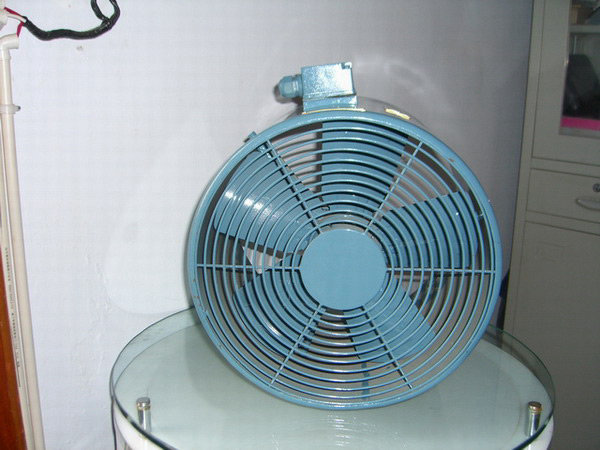

JZL型轴流通风机，叶轮采用铝合金压力铸造，外形精致美观，使用可靠。噪声低，效率高。该产品使用范围广阔。是船用制冷设备的配套产品。
二、风机使用条件
风机使用环境温度不得超过50℃，超过50℃应选用耐温电机。
一般风机不得用来 抽水蒸气。对于潮湿场合，应使用装防潮电机的风机。
主要性能参数
Main Property Parameters
机号 № | 转速 rpm | 叶片 角度 | 风量 m3/h | 全压 Pa | 噪声LA dB | 配用电机 | |
型号 | 功率 KW | ||||||
2．8 | 2900 | A | 1592 | 141 | 58 | YSF-5622 | 0．12 |
B/C/D | 2095/2496/2820 | 151/156/168 | 61/62/62 | YSF-5632 | 0．18 | ||
E | 3092 | 216 | 65 | YSF-6632 | 0．25 | ||
1450 | A/B/C | 798/1048/1247 | 35/38/39 | 52/53/53 | YSF-5014 | 0．025 | |
D/E | 1414/1550 | 46/56 | 53/54 | YSF-5024 | 0．04 | ||
3．15 | 2900 | A | 2258 | 179 | 62 | YSF-5632 | 0．18 |
B | 2968 | 194 | 64 | YSF-6322 | 0．25 | ||
C/D | 3552/3998 | 197/222 | 65/66 | YSF-6332 | 0．37 | ||
E | 4388 | 274 | 68 | YSF-7122 | 0．55 | ||
1450 | A | 1129 | 45 | 53 | YSF-5014 | 0．025 | |
B/C | 1484/1777 | 48/49 | 53/54 | YSF-5024 | 0．04 | ||
D | 2001 | 55 | 55 | YSF-5614 | 0．06 | ||
E | 2195 | 69 | 56 | YSF-5624 | 0．09 | ||
3．55 | 2900 | A | 3250 | 224 | 66 | YSF-6332 | 0．37 |
B/C | 4273/5075 | 245/250 | 68/69 | YSF-7122 | 0．55 | ||
D | 5759 | 279 | 70 | YSF-7132 | 0．75 | ||
E | 6317 | 348 | 72 | YSF-8022 | 1．1 | ||
1450 | A | 1622 | 56 | 54 | YSF-5024 | 0．04 | |
B | 2132 | 59 | 55 | YSF-5614 | 0．06 | ||
C/D | 2537/2874 | 62/70 | 55/56 | YSF-5624 | 0．09 | ||
E | 3152 | 87 | 57 | YSF-6314 | 0．12 | ||
4．0 | 2900 | A | 4640 | 289 | 69 | YSF-7122 | 0．55 |
B/C/D | 6071/7265/8220 | 314/318/355 | 72/73/74 | YSF-7132 | 1．1 | ||
E | 9014 | 441 | 76 | YSF-8022 | 1．5 | ||
1450 | A | 2323 | 72 | 55 | YSF-5624 | 0．09 | |
B/C | 3053/3632 | 78/79 | 57/60 | YSF-6314 | 0．12 | ||
D | 4116 | 88 | 60 | YSP-6324 | 0．18 | ||
E | 4515 | 111 | 62 | YSF-7114 | 0．25 | ||
4．5 | 1450 | A | 3309 | 91 | 60 | YSF-6314 | 0．12 |
B | 4349 | 99 | 60 | YSF-6324 | 0．i8 | ||
C | 5175 | 101 | 62 | YSF-7114 | 0．25 | ||
D/E | 5861/6428 | 113/140 | 62/64 | YSF-7124 | 0．37 | ||
5．0 | 1450 | A | 4538 | 114 | 60 | YSF-7114 | 0．25 |
B/C | 5965/7098 | 123/125 | 65/66 | YSF-7124 | 0．37 | ||
D | 8040 | 139 | 66 | YSF-8014 | 0．55 | ||
E | 8818 | 173 | 68 | YSF-8024 | 0．75 | ||
960 | A/B/C | 2961/3914/4614 | 50/52/53 | 50/51.9/52.9 | YSF-8016 | 0．37 | |
D/E | 5276/5786 | 61/77 | 60/62 | YSF-8016 | 0．37 | ||
5．60 | 1450 | A | 6368 | 141 | 64 | YSF-7124 | 0．37 |
B | 8368 | 154 | 67 | YSF-8014 | 0．55 | ||
C | 9972 | 155 | 68 | YSF-8024 | 0．75 | ||
D/E | 11279/11405 | 174/217 | 69/71 | YT90S-4 | 1．1 | ||
960 | A/B/C | 4076/5432/6484 | 56/64/66 | 58/60/60 | YSF-80l6 | 0．37 | |
D/E | 7322/8030 | 74/91 | 62/64 | YSF-8016 | 0．37 | ||
6．3 | 1450 | A | 9004 | 176 | 68 | YSF-8024 | 0．75 |
8 | 11919 | 194 | 70 | YT90S-4 | 1．1 | ||
C/D | 14199/16065 | 197/222 | 71/72 | YT90L-4 | 1．5 | ||
E | 17372 | 274 | 75 | YT100L1—4 | 2．2 | ||
960 | A/B/C | 5895/7747/9231 | 76/80/83 | 60/62/63 | YSF-8016 | 0．37 | |
D/E | 10442/11453 | 93/116 | 63/65 | YT90S-6 | 0．75 | ||
7．1 | 1450 | A | 12980 | 227 | 72 | YT90L-4 | 1．5 |
B/C | 16821/20327 | 245/250 | 74/75 | YTl00L1-4 | 2．2 | ||
D | 22670 | 283 | 76 | YT100L2-4 | 3．O | ||
E | 25575 | 358
| |||||
